Conception 3D d’abattoir : 8 étapes critiques pour l’implantation de l’installation
Un guide expliquant pourquoi le plan d’implantation, le flux de production et les rails aériens d’un investissement d’abattoir doivent être pensés en trois dimensions.
L’efficacité d’exploitation d’un abattoir ne commence pas à se former une fois le bâtiment terminé, mais dès le premier plan d’implantation. Le tracé des rails aériens, les limites entre zones propres et sales, les plateformes de travail et la distance entre les sections de refroidissement doivent être pensés dès le départ. Un modèle tridimensionnel de l’installation permet de voir ces relations non seulement sur un plan, mais dans leur forme spatiale réaliste.

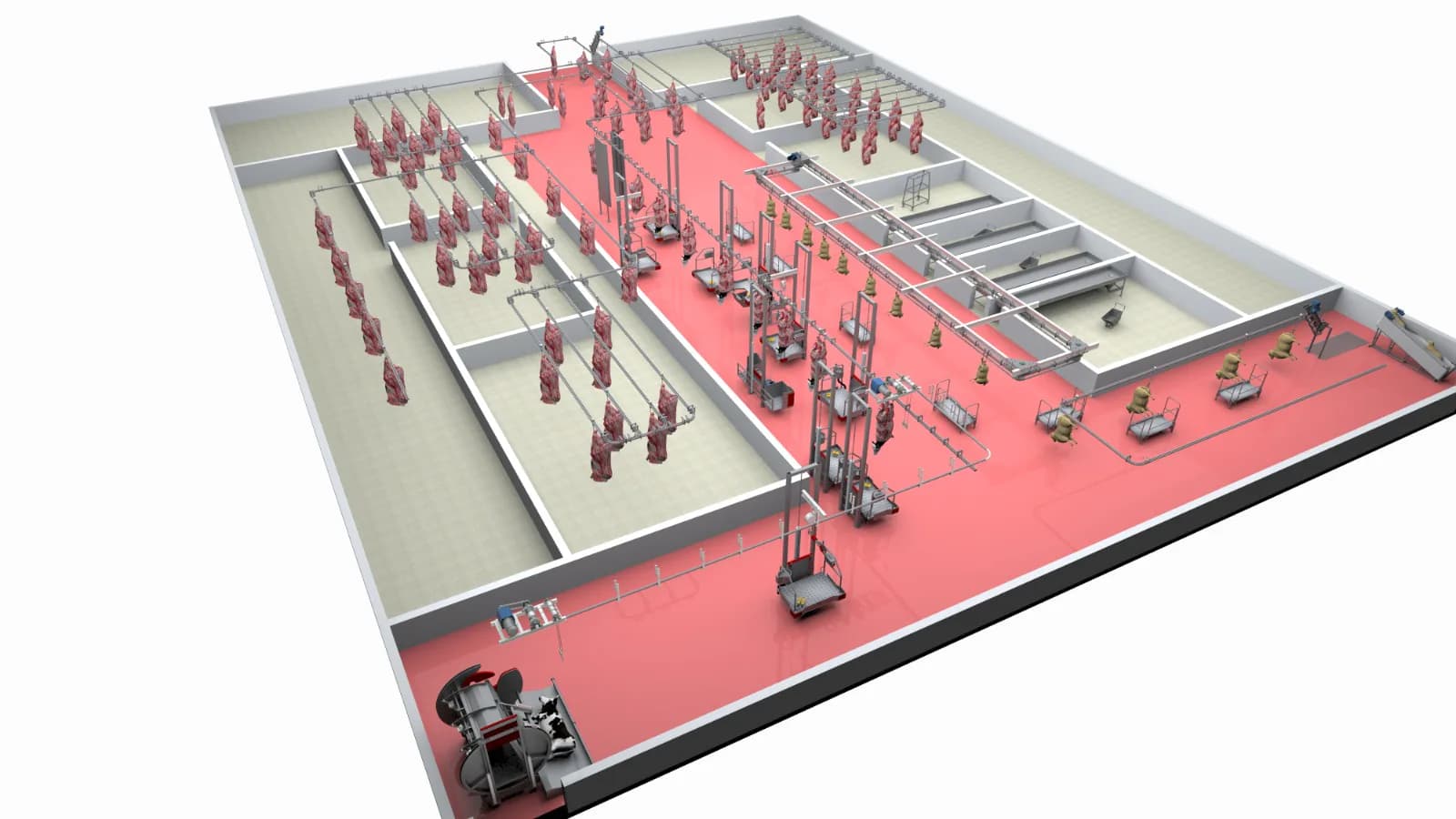

L’implantation schématique de l’image représente un projet dans lequel différentes zones de production, des lignes aériennes parallèles et des couloirs de circulation principaux sont conçus ensemble. Toutefois, une telle image ne constitue pas à elle seule une validation d’ingénierie définitive ; elle doit être complétée par des calculs détaillés, des données de site et des vérifications au regard de la réglementation applicable.
1. Définissez l’objectif de capacité réel de l’installation
La première étape de la planification consiste à fixer l’objectif quotidien ou horaire. La capacité de traitement des gros et petits ruminants, l’organisation des équipes, les heures de pointe probables et le scénario de croissance future doivent être évalués ensemble. On peut ainsi préparer une implantation qui ne répond pas seulement au besoin d’aujourd’hui, mais permet une extension maîtrisée.
Comme les données de capacité peuvent influencer la longueur du rail aérien et le nombre de produits devant se trouver en même temps sur un poste, elles doivent être arrêtées avant le début du projet.
2. Placez les processus propres et sales sur des parcours séparés
La réception des animaux, l’abattage et les premières opérations associées ne se situent pas au même niveau d’hygiène que les opérations sur carcasses propres. Les points où se croisent les mouvements du personnel, des produits, des déchets et des sous-produits doivent être repérés dès l’étape du plan ; des cloisons adaptées, des entrées séparées ou des transitions contrôlées doivent être étudiées.
Un bon plan d’implantation ne dit pas seulement où se trouvent les machines, mais aussi comment la contamination sera évitée.
3. Concevez le déplacement des carcasses de façon unidirectionnelle et lisible
Les retours inutiles, les croisements et les goulots d’étranglement compliquent l’exploitation. Le sens dans lequel la carcasse avance de l’abattage vers les postes de traitement, le contrôle et le refroidissement doit être clair. Les courbes de rail, les aiguillages de transfert, les ouvertures de portes et l’accès pour la maintenance font partie de ce parcours.
Un modèle tridimensionnel aide à repérer tôt les interférences possibles entre les poutres de plafond et les éléments de superstructure d’une part, et le tracé du rail d’autre part.
4. Ne placez pas tous les équipements d’après leur seule emprise au sol
La largeur et la longueur d’une machine indiquées au catalogue ne montrent pas l’espace total dont elle aura besoin sur site. Un dégagement supplémentaire est nécessaire pour la zone de l’opérateur, les capots qui s’ouvrent, la zone de service, le nettoyage et l’accès aux pièces de rechange. Le volume de travail des systèmes de levage, des plateformes et des convoyeurs motorisés, en particulier, doit figurer dans le modèle.
5. Concevez en même temps le drainage, l’eau et l’infrastructure d’hygiène
La pente du sol et les caniveaux de drainage doivent être évalués avec l’eau utilisée dans le process, la routine de nettoyage et la circulation des employés. Les points de lavage des mains, les zones de désinfection des outils et les passages sanitaires ne sont pas des détails ajoutés plus tard, mais des données d’entrée du plan de l’installation.
En pratique, une coordination précoce entre les équipes de drainage et d’installations mécaniques et les concepteurs de la ligne de production peut réduire des révisions coûteuses par la suite.
6. N’oubliez pas la liaison avec le refroidissement et l’expédition
Aussi ordonnée que soit la ligne de traitement, des attentes peuvent apparaître si le transfert vers la zone de refroidissement est insuffisant. Les portes des chambres froides, les raccordements de la ligne de suspension et la capacité de stockage doivent être compatibles avec la production visée. La chaîne du froid doit être évaluée avec une surveillance et des procédures d’exploitation adaptées.
7. Travaillez les scénarios de risque et de maintenance sur le modèle numérique
Il ne suffit pas d’examiner seulement le flux de production idéal. Quel poste est touché lorsqu’un convoyeur est hors service ? Comment l’équipe de maintenance accédera-t-elle au groupe moteur ? Quelle zone sera vidée pour le nettoyage ? Lorsque les réponses à ces questions sont recherchées lors de réunions de revue en trois dimensions, la mise en œuvre sur site devient plus prévisible.
- Passages du personnel et des visiteurs
- Sorties de secours et accès aux arrêts d’urgence des équipements
- Couloirs de maintenance et hauteurs de sécurité
- Voies de transport des déchets et des sous-produits
- Points de raccordement des lignes pouvant être ajoutées à l’avenir
8. Transformez le modèle en dossier technique de remise
Une étude 3D solide ne doit pas rester une simple image de présentation impressionnante. Le plan d’implantation final doit être relié à la liste des machines, aux hypothèses de capacité, aux tracés de rails, à la coordination des infrastructures, aux processus d’approbation et aux plans d’exécution.
Avant la mise en œuvre, les obligations locales en matière d’autorisations, de construction, de sécurité alimentaire et de santé et sécurité au travail doivent également être évaluées séparément par des spécialistes compétents.
Questions fréquentes
Un modèle 3D remplace-t-il le projet technique ?
Non. Un modèle 3D apporte coordination et visualisation ; il ne remplace pas les vérifications de la structure porteuse, des installations électriques et mécaniques et de la conformité légale.
Une étude 3D peut-elle aussi être réalisée pour un abattoir existant ?
Oui. En mesurant le bâtiment et les machines existants, elle peut servir à visualiser les goulots d’étranglement, à ajouter une nouvelle ligne ou à évaluer l’accès pour la maintenance.
Conclusion : le bon projet réduit les surprises sur site
La conception 3D d’abattoir facilite la discussion autour d’une même table sur la production, l’hygiène, la sécurité du personnel et la coordination des infrastructures. Une implantation réussie tient compte non seulement de la capacité actuelle, mais aussi des besoins de maintenance et de croissance de l’installation.
Évaluation technique pour votre projet : pour votre projet de nouvel abattoir ou de modernisation, vous pouvez demander une évaluation préliminaire de l’implantation de la ligne en communiquant votre objectif de capacité et le plan de votre bâtiment existant.
